Cement Production Line
Le groupe nous, spécialiste des équipements de production de ciment, est un entrepreneur prenant en charge des projets pour des entreprises nécessitant la construction de lignes de production de ciment d'une capacité de production journalière n'excédant pas les 10 000 tonnes. Ses services couvre la conception, la construction, l'assemblage, ainsi que l'installation et la mise en service des usines de production de ciment. La société offre également un support technique correspondant.
Jusqu'à présent, notre groupe a conçu avec succès des cimenteries clé en main d'une capacité de 600-1200t/jour, 1500t/jour, 2500t/jour, 3000t/jour, 5000t/jour et 6000t/jour.

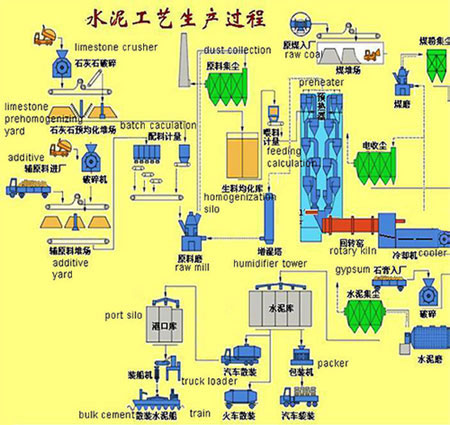

Comment est-ce que la ligne de production de ciment en voie sèche fonctionne ?
- Broyage des matériaux et pré-homogénéisation
(1) Broyage
Durant la production du ciment, la majorité des matières premières nécessitent d'être broyées, comme le calcaire, l'argile, les minerais de fer et le charbon. Parmi ces matériaux, le calcaire est le plus représenté et dispose de particules relativement plus larges, ainsi que d'une dureté plus élevée. C'est pourquoi son broyage est encore plus important que le broyage des autres matériaux.
(2) Pré-homogénéisation des matières premières
L'usine de production de ciment en voie sèche comprend un lit de mélange des matériaux avec fonctions de stockage et de pré-homogénéisation de ces derniers. Aussi, la pré-homogénéisation des matériaux est réalisée durant leur stockage et récupération.
- Préparation du mélange de matériaux
La production d'une tonne de ciment Portland nécessite au moins 3 tonnes de matériaux, y compris les matières premières, les carburants, le clinker, les mélanges et le gypse. Statistiquement parlant, 60% de la consommation d'énergie totale utilisée durant la production du ciment en voie sèche peut être attribuée au broyage, avec le broyage de ciment comptant pour 40%, le broyage de mélange de matériaux pour 30% et le broyage de charbon pour 3%.
Notre cimenterie en voie sèche assure une haute qualité de finesse des matériaux et une consommation réduite au minimum, grâce notamment à ses paramètres techniques et processus de production optimisés, aux hautes performances de ses broyeurs et au contrôle commode des opérations des différents équipements de fabrication de ciment.
- Homogénéisation du mélange de matériaux
Le clinker est réalisé par chauffage de la mixture homogène de matières premières, dans un four à ciment. Une mixture uniforme et stabilisée est un prérequis pour l'obtention d'un clinker stabilisé. L'homogénéisation de la mixture sert de dernier point de vérification à ce prérequis.
- Préchauffage et décomposition
Notre ligne de production de ciment en voie sèche comprend un préchauffeur pour le préchauffage de la mixture et la décomposition de certaines matières premières.
Le système de préchauffage prend en charge certaines fonctions auparavant réalisées par le four rotatif, ce qui permet une réduction de longueur de ce dernier. L'état suspendu de la mixture au sein du préchauffeur permet une surface de contact maximale entre les matériaux et le gaz chaud sortant du four, résultant en un transfert thermique rapide et hautement efficace. Le préchauffeur contribue également à l'amélioration de la productivité du four rotatif et réduit la consommation de chaleur nécessaire à la production du clinker.
(1) Dispersion des matériaux
80% du transfert thermique est appliquée à l'entrée des tuyaux de préchauffage. Sous la force d'impact du flux de gaz remontant rapidement dans les tuyaux, la mixture remonte avec l'air chaud et est dispersée durant le processus.
(2) Séparation gaz-solide
Lorsque la mixture gaz-solide pénètre dans le cyclone, elle est forcée à faire un mouvement rotatif continu vers le bas dans l'espace annulaire entre le corps du cyclone et le tube d'échappement d'air interne. Lorsque la mixture se déplace vers le fond du cyclone, le gaz remonte à nouveau et est finalement extrait via les tubes d'échappement.
(3) Pré-décomposition
La ligne de production de ciment en voie sèche est conçue avec un four de décomposition entre le préchauffeur et le four rotatif. Disponible avec un système d'éjection de carburant, le four assure que les processus de génération thermique par brûlage de carburant et d'absorption thermique par décomposition de carbonate soient conduits de manière synchrone à très haute vitesse, avec les matériaux dans un état suspendu ou fluidisé. Cela permet un haut taux de décomposition de la mixture de matières premières de plus de 90%.
Tout en achevant le travail de décomposition de carbonate généralement conduit par le four rotatif, le four de décomposition prend également en charge le brûlage du carburant et seulement une faible quantité de ce dernier est nécessitée dans la tête du four. Cela réduit considérablement la demande thermique de la zone de brûlage du four et prolonge la durée de vie des matériaux d'enveloppe du four. C'est également favorable aux larges projets de fabrication de ciment.
De plus, la mixture uniforme entre le carburant et le mélange de matières premières assure un transfert thermique rapide, une haute efficience et faible consommation.
- Production de clinker
Après le préchauffage et la pré-décomposition, la mixture est délivrée au four rotatif pour la calcination. Au sein du four, le carbonate est décomposé de plus belle et une série de réactions en phase solide se déroule également. Les produits de la réaction chimique passent en phase liquide avec l'augmentation de la température. Certaines des compositions du minerai en fusion réagissent les unes aux autres pour former le clinker. Après quoi, la température commence à réduire.
Notre ligne de production de ciment en voie sèche est disponible avec un système de refroidissement de clinker pour refroidir ce dernier après sa sortie du four, ce qui facilite les étapes suivantes, comme le convoyage, le stockage temporaire et le broyage de ciment. En même temps, la ligne de production récupère la chaleur du clinker, ce qui améliore l'efficacité du système thermique et la qualité du clinker.
- Broyage de ciment
Le broyage du ciment est la dernière étape dans la production de ciment et est également celle qui consomme le plus d'électricité. Notre ligne de production de ciment adopte un broyeur à ciment de haute performance, ainsi que des additifs comme un agent gélifiant ou autre, pour broyer le clinker de ciment en poudre d'une finesse et surface spécifique. Après le broyage, la poudre est dotée d'une composition de grain spécifique, d'une vitesse d'hydratation accrue et d'une surface spécifique accrue, satisfaisant aux demandes de durcissement envers la pâte de ciment.
- Emballage du ciment
Le ciment peut être emballé en sachet avant le départ d'usine, ou transporter directement en vrac.
Lire plus
Études de cas
-
- Ligne de production de ciment 1000t/jr
La ligne de production de 1000 tonnes de ciment par jour est principalement constituée d'un four rotatif de φ3,3×52m et d'un broyeur à ciment de φ2,6×13m. La queue du four est dotée d'un fourneau de décomposition et d'un préchauffeur cyclone à cinq niveaux.
-
- Ligne de production de ciment 1500t/jr
Basée sur la technique de production de ciment en voie sèche, nous avons développé cette cimenterie 1500t/jr. Incorporant un four rotatif de φ3,5×54m, la ligne de production de ciment est une cimenterie clé en main conçue avec un four de décomposition et un préchauffeur cyclone à cinq niveaux à la queue du four.
-
- Usine de ciment à voie sèche 2500 tonnes
L'usine de ciment à voie sèche est conçue pour une production de 2500 tonnes de clinker de ciment par jour. Son four rotatif de φ4×60m incorpore les systèmes de préchauffage et décomposition via un four de décomposition et un préchauffeur cyclone à cinq niveaux.
-
- Cimenterie voie sèche 3000t/jr
Notre usine de ciment à voie sèche de 3000 tonnes par jour est équipée d'un concasseur à marteaux pour le broyage du calcaire et d'un convoyeur à bande pour délivrer le calcaire broyé au parc de stockage de pré-homogénéisation. Le parc de stockage est équipé d'un portique d'empilage et d'un récupérateur pour empiler et récupérer le calcaire.
-
- Cimenterie voie sèche 5000t/jr
Notre usine de ciment à voie sèche de 5000 tonnes est conçue pour réduire la pollution et la consommation d'énergie. Grâce à son excellent design, elle est capable de sauver de l'énergie à chaque étape de la production.
