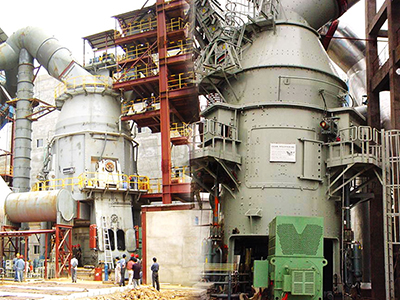

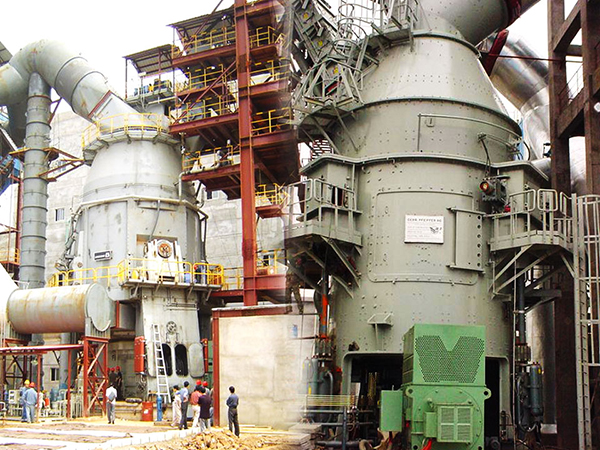

Le broyeur vertical à charbon offre une bonne compatibilité aux matériaux et peut de ce fait être utilisé pour broyer une série de matériaux de dureté moyenne, en plus du charbon. Avec sa faible consommation et son petit espace d'installation, ce broyeur vertical est une solution économique pour la génération énergétique, les produits chimiques, les matériaux de construction et la métallurgie. La machine offre une opération stable sous haute et faible charge et les pièces du système de broyage sont dotées d'une longue durée de vie. De plus, le broyeur vertical à charbon est doté de caractéristiques comme son organisation simplifiée de la production, son faible bruit et son large rapport de broyage.
Les trois cylindres de broyage du charbon sont forcés à tourner, en raison de la haute force de pression entre les cylindres et la meule de broyage rotative. Le charbon alimenté est tout d'abord délivrée sur la meule et puis transféré à la zone de broyage via la force centrifuge générée par la rotation.
Un système hydraulique ou à ressort est conçu pour générer la pression et un système triple points statistiquement défini est disponible pour un transfert uniforme de la force de pression aux trois cylindres de broyage. Avec l'opération continue du système de génération de pression, la force de pression entre la meule et les cylindres s'accroît constamment, ce qui permet aux matériaux d'être broyés et cisaillés.
Le broyeur à galets utilise l'air chaud pour le séchage et le délivrement de la poudre de charbon. Via un anneau de tuyère, l'air chaud est uniformément distribué autour de la meule et est responsable du séchage du charbon pulvérisé et du délivrement de ce dernier au séparateur, dans la partie supérieure de la machine. Après classification dans le séparateur de poudre, la poudre de charbon qualifiée est déchargée de la machine et collectée, tandis que les matériaux non adaptés sont renvoyés dans le broyeur pour un nouveau broyage.
Les substances non broyables dans le charbon sont déchargées depuis un port au fond de la machine.
Le broyeur vertical à charbon consiste principalement en un réducteur de vitesse, des cylindres de broyage, une meule, un séparateur de poudre, une unité de génération de la pression, un système de fermeture à pression positive et une unité de soufflage de vapeur. Les installations auxiliaires, comme le moteur électrique, la station de lubrification à huiles, la station hydraulique et les ventilateurs de tirage sont disponibles.
Pour la commodité des utilisateurs, nous pouvons fournir des équipements corollaires en option, comme le dispositif de transmission à basse vitesse, le distributeur de charbon pulvérisé, la soupape à réponse rapide, la plateforme de maintenance avec escalateur, ainsi que des outils spéciaux pour la maintenance et l'installation de l'équipement.
Avec l'adoption du système de génération de pression hydraulique, le broyeur vertical à charbon supporte un ajustement de la pression en cours d'opération et peut efficacement éviter tout endommagement du système causé par le broyage des pièces métalliques ou autres matériaux de haute dureté.
| Modèles | HRM1300M | HRM1400M | HRM1500M | HRM1700M | HRM1900M | |
| Diamètre de meule | mm | Φ1300 | Φ1400 | Φ1500 | Φ1700 | Φ1900 |
| Capacité | t/h | 10-15 | 12-17 | 16-22 | 20-28 | 26-35 |
| Taille de particules alimentées | mm | 0-40 | 0-40 | 0-45 | 0-50 | 0-55 |
| Humidité de matériel alimenté | % | <15 | <15 | <15 | <15 | <15 |
| Finesse de produit fini (R0.08) | % | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 |
| Humidité de produit fini | % | <1 | <1 | <1 | <1 | <1 |
| Puissance du moteur électrique principal | kw | 200 | 200 | 280 | 315 | 400 |
| Température d'arrivée d'air | ℃ | <450 | <450 | <450 | <450 | <450 |
| Température de sortie d'air | ℃ | 80-95 | 80-95 | 80-95 | 80-95 | 80-95 |
| Débit d'air en sortie | m3/h | ~40000 | ~45000 | 65000 | 80000 | 100000 |
| Poids | t | 45 | 52 | 75 | 96 | 100 |
